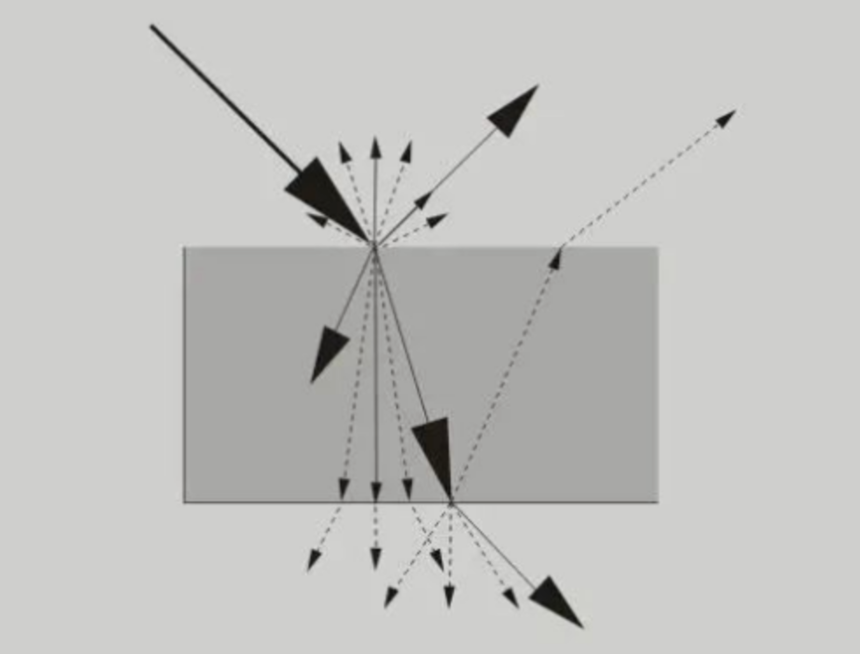

如何选择/设计机器视觉光源照明方案1、 基本思路 光照射到物体表面之后，会发生一系列光学现象，主要包括镜面反射、漫反射、表面散射、折射、背散射、透射、背反射、色散等。还有一部分光被物体吸收，各种情况发生的条件由物体表面的形状、微观结构、颜色、化学成分等客观条件决定。 不同的表面发生各种光学现象的差异很大，例如镀膜良好的镜子表面，光照射之后几乎全部被反射，也就是镜面反射占了最主要的成分；光线接近垂直照射到玻璃上之后，几乎全部穿透，从另一面发射出去，这种情况下透射占了最主要的成分；黑色粗糙表面，基本没有光反射或者透射，几乎全部光会被吸收掉。 除此之外，光学效果还取决于光源的发光方式和照射方式，例如漫射光均匀照射可以消除物体表面不平整造成的差异。而平行光照射则恰好相反，能够突出物体表不平整的特征。 因此想得到预期效果，需要选择合适的光源和恰当的照射方式。
l 了解项目需求，明确要检测或者测量的目标； l 分析目标与背景的区别，找出两者之间成像差异最大的光学现象； l 根据光源与目标之间的配合关系，初步确定光源的发光类型及颜色； l 拿实际光源测试，以确定满足要求的打光方式； l 根据具体情况，确定适用客户的产品。 版权归原作者所有，如有侵权，请联系我们删除。 |
