在机器视觉系统中，光源的作用至少有以下几种：

l  照亮目标，提高目标亮度；

l  形成最有利于图像处理的成像效果；

l  克服环境光干扰，保证图像的稳定性；

l  用作测量的工具或参照。

光源分类：LED光源、卤素灯（光纤光源）、高频荧光灯

目前LED光源最常用，主要有如下几个特点：

●可制成各种形状、尺寸及各种照射角度；

●可根据需要制成各种颜色，并可以随时调节亮度；

●通过散热装置，散热效果更好，光亮度更稳定；

●使用寿命长；

●反应快捷，可在10微秒或更短的时间内达到最大亮度；

●电源带有外触发，可以通过计算机控制，起动速度快，可以用作频闪灯；

●运行成本低、寿命长的LED，会在综合成本和性能方面体现出更大的优势；

●可根据客户的需要，进行特殊设计。

LED光源按形状通常可分为以下几类:

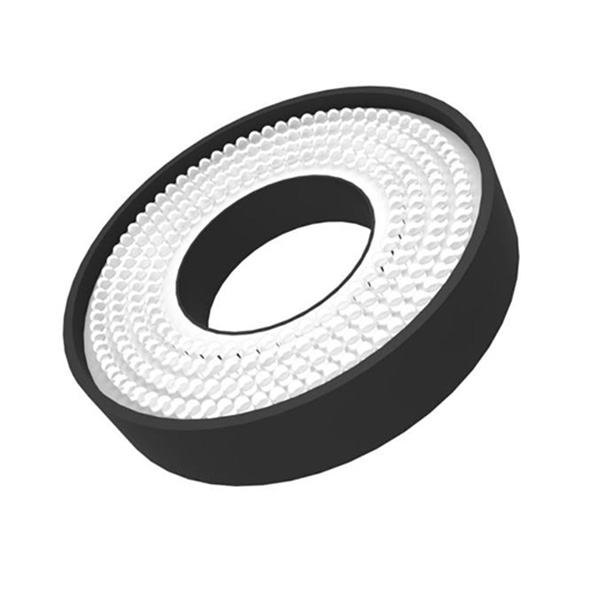

1  环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。

应用领域：PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查。

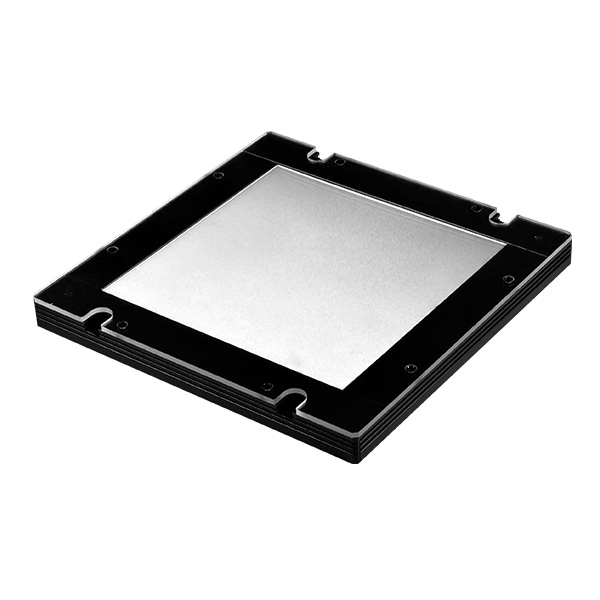

2  背光源

用高密度LED阵列面提供高强度背光照明，能突出物体。的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。

应用领域：机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

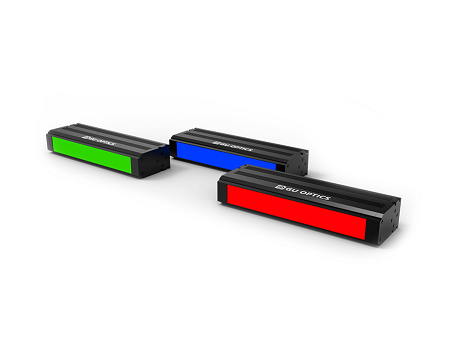

3  条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。

应用领域：金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

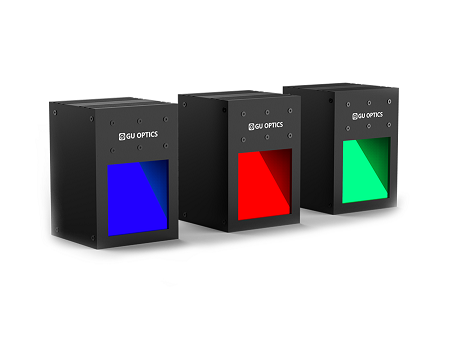

4  同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。

应用领域：系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

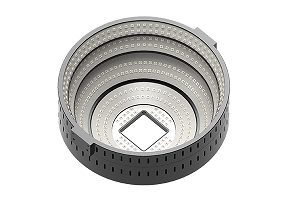

5  AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；

应用领域：用于电路板焊锡检测。

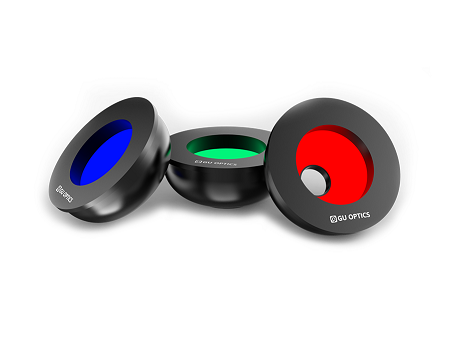

6  穹顶光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。

应用领域：合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

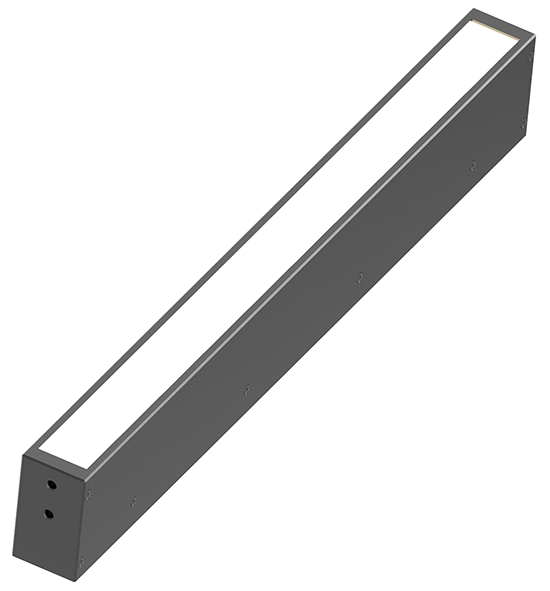

7  线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。

应用领域：阵相机照明专用，AOI专用。

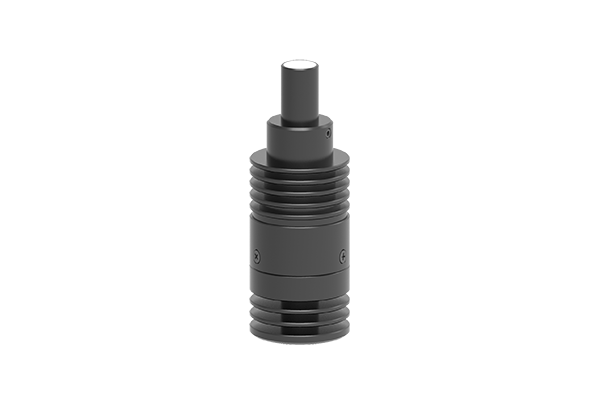

8  点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。

应用领域：合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

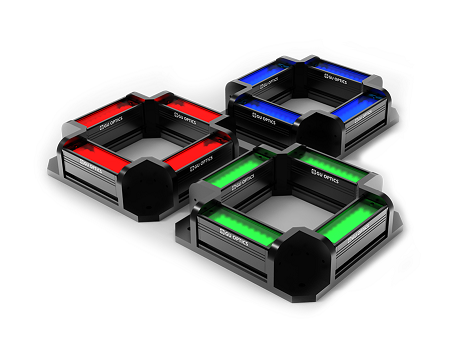

9  组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。

应用领域：CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。
