车间里经常遇到一件奇怪的事：

金属零件上的二维码，肉眼明明看得清，读码器却一直报NG。

换算法、调曝光，折腾半天还是读不出来。

其实很多时候，问题不在算法，而在于：

码和背景的对比度不够！

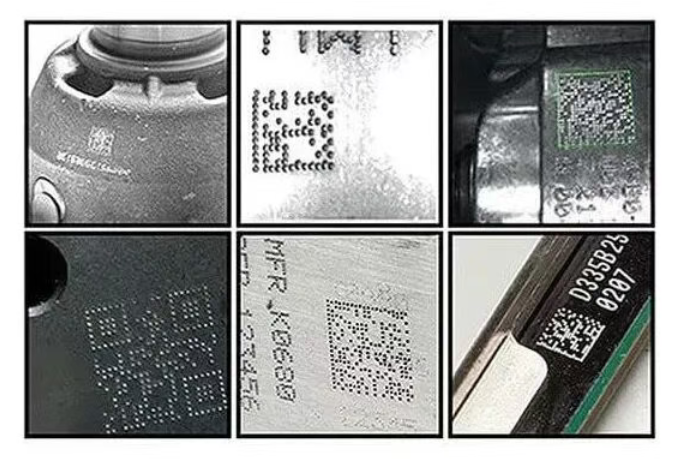

          图：金属零件上的激光刻码、点阵打码等实际案例

01｜肉眼看得见，不代表机器读得出

普通纸质二维码通常是：

黑色方块 + 白色背景。

对比度高，很容易识别。

但金属零件上的二维码、Data Matrix码就不一样了。

有些是激光刻出来的，有些是针打出来的。

它们没有明显的黑白颜色差异，更多依靠表面凹凸和反光变化形成图案。

这种码叫作 DPM（直接零件标记）。

如果光打得不对，码可能直接和背景融在一起。

02｜同一个码，换种光就可能读出来

看下面这张实拍对比：

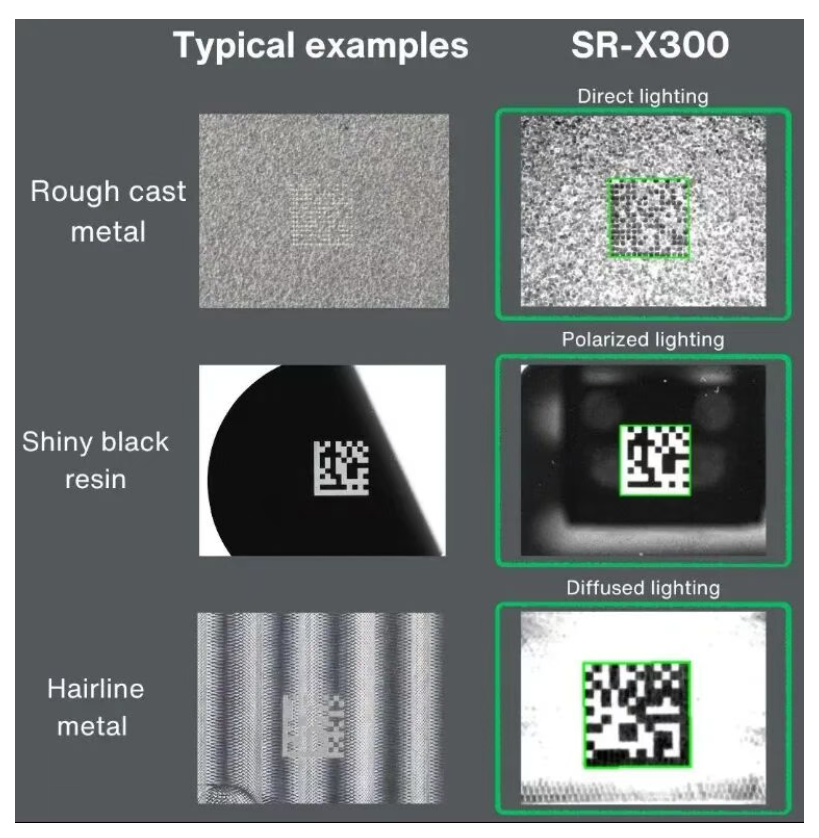

         图：KEYENCE展示的不同材质读码效果

粗糙金属、黑色亮面树脂、拉丝金属分别采用不同照明方式。

发现没有？

不是所有二维码都适合同一种光。

• 金属表面刻码：可以尝试低角度照明，突出刻痕。

• 高反光塑料：可以尝试偏振光，减轻反光干扰。

• 拉丝金属：可以尝试漫射光，减少背景纹理的影响。

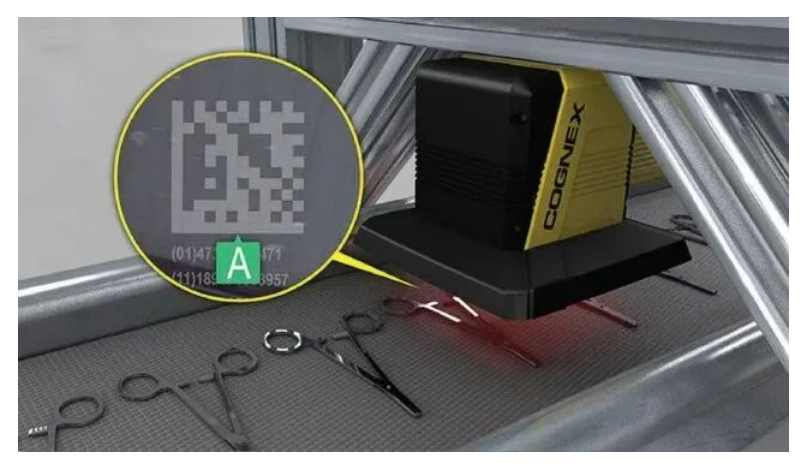

Cognex的读码指南也强调，调整光源角度、漫射程度和强度，是改善DPM读码率的重要方法。

03｜为什么有时越亮，反而越难读？

因为读码器需要的不是单纯的亮度。

而是：

码的方块和背景之间，有足够明显的差异。

如果金属表面反光太强，图像可能直接过曝。

原本能看见的刻痕，反而被一大片白光淹没。

        图：松下读码器针对不同形状和反光特性的工件，采用不同照明区域

现场排查，记住这个顺序

第一步： 看码有没有过曝、反光或阴影。

第二步： 换不同角度的光，比较码和背景的对比度。

第三步： 检查对焦和码格是否占有足够像素。

第四步： 检查码本身有没有缺损、污渍或刻印质量问题。

最后再去优化读码算法和参数。
